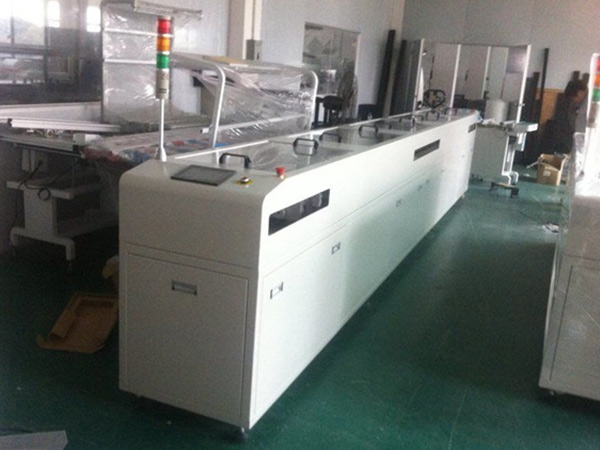

VS-PT400 SMT平行移載機
產品說明
適用：將兩條SMT生產線上面的產品平移到一臺回流焊上面焊接。主要用于提高回流焊的利用率，減少錫爐的保養及電費，可在一臺回流爐上面同一時刻生產不同的機型。
功能及特點：
? 底架采用方通加12MM鋼板焊接制作，表面烤漆處理，底部配M12可調腳杯，穩固可靠；
? 支架采用方通制作，周邊封板采用冷板制作，表面表面烤漆處理；
? 平移采用步進電機傳動，運行平穩，定位精度高；
? 機頂配透明有機玻璃窗，方便觀察機器運行情況；
? 車載寬度自由可調，調整方便，提高效率；
? 所有定位采用磁性接近開關，PLC自動檢測位置，方便調整；
? 操作采用觸摸界面，人機對話方便，操作簡單易懂；
? 采用高強度導向桿，確保車載運行過程中平穩，避免因震動造成的元件跌落；
? 帶故障顯示及I/O表查詢，使維護變的簡單迅捷；
適合PCB尺寸 | Min:50×50mm;Max:300×400mm |
整機架構 | 采用鋼材焊接制作，表面烤漆處理，穩定可靠，美觀大方 |
節拍 | 小于10秒 |
重復移動精度 | 小于0.5MM |
移載電機 | 步進電機移動 |
傳輸馬達 | 1ФAC220V 6W |
控制系統 | 觸摸屏+PLC可編程控制器 |
電源 | 1Ф AC 220V 50HZ |
總功率 | 200W |
輸送高度 | 900+/-20mm |
重量 | 150KG |
外形尺寸 | 4200(L)×500(W)×1200(H)mm |
