特點：
1.采用進口的大電流固態繼電器無觸點輸出，安全，配備專用SSR散熱器，散熱效率大幅度提高，有效地延長其使用壽命。
2. 發熱部件采用進口優質元件，確保整個系統的高穩定性，更能確保較長的使用壽命。
3. 結合溫控器特有的PID模糊控制功能，一直監視外界溫度及熱量值的變化，以最小脈沖控制發熱器件，快速作出反應，確保溫控精度，機內溫度分布誤差極小，長度方向溫度分布符合IPC標準。
4. 發熱區模塊化設計，方便維修拆裝。
5. 具有溫度超差，故障診斷，聲光報警功能。
6. 獨立小循環運風設計，上下加熱方式，熱補償性好，熱效率高，省電，加溫速度快，適合BGA及CSP等元件優質產品焊接。特制強制熱風循環結構系統，使PCB及元器件受熱均勻，效率高，升溫速度快。
7. 預熱區、焊接區和冷卻區上下獨立加熱，獨立循環，獨立控溫，相鄰溫區溫差MAX可達100℃，不串溫，每個溫區的溫度和風速可獨立調節。
8. 各溫區功率匹配適當，升溫迅速，從室溫至設定工作溫度約15分鐘。并具有快速高效的熱補償性能。
9. 專用不銹鋼乙字網帶，耐用耐磨。長時間使用不易變型。
10. 延時開關機保護功能,停機后均勻降溫,有效防止因不均勻降溫而產生的部件變形。
11. 電控元件部份采用優質進口元件，確保設備長期連續穩定保修。的運作，高溫部件三年免費
技術參數 SPECIFICATIONS

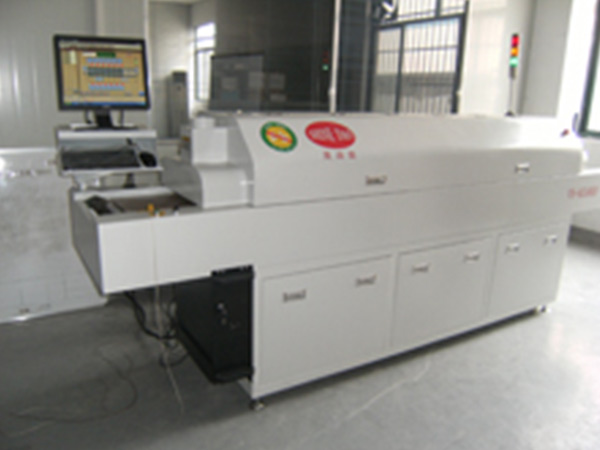

技術參數Specifications | VS-AC510LF | VS-AC610LF | VS-AC710LF | VS-AC810LF | |
加 熱 部 分 參 數 | 加熱區數量 | 上 5/ 下 5 | 上 6/ 下 6 | 上 7/ 下 7 | 上 8/ 下 8 |
加熱區長度 | 1800mm | 2200mm | 2600mm | 3000mm | |
冷卻區數量 | 1個自然風冷卻 | ||||
送 輸 部 分 參 數 | PCB 最大寬度 | 網帶式300mm / Mesh type 300mm 或選配網帶式400mm / Mesh type 400mm | |||
運輸方向 | L→R （ R→L.option ）左→右 | ||||
運輸導軌固定方式 | 前端 /Front | ||||
傳輸帶高度 | 網帶 880±20mm，/ Chain 880±20mm | ||||
傳送方式 | 網傳動 / Mesh | ||||
運輸帶速度 | 0-2000mm/min | ||||
控 制 部 分 參 數 | 電源 | 3 Phase 380V(220V option) | |||
啟動功率 | 14KW | 18KW | 22KW | 26KW | |
正常工作消耗功率 | Approx.3.5KW | Approx.4KW | Approx.4.5KW | Approx.5KW | |
升溫時間 | 約 20 分鐘/About 20 Minutes | ||||
控制方式 | 全電腦+三菱PLC控制 或溫控模塊控制 | ||||
溫度控制安全范圍 | 室溫-310℃/Room Temperature-310℃ | ||||
溫度控制方式 | PLC溫度模塊控制 或溫控模塊PID+SSR | ||||
溫度控制精度 | ±2℃ | ||||
PCB 板溫度分布偏差 | ± 2℃ | ||||
異常警報 | 溫度異常（恒溫后超高溫或超低溫）/ Temperature abnormity | ||||
機 體 參 數 | 重量 | Approx220kg | Approx.250kg | Approx300kg | Approx350kg |
外型尺寸 L×W×H | L3000×W612×H1400 | L3400×W612×H1400 | L3800×W612×H1400 | L4000×W612×H1400 | |

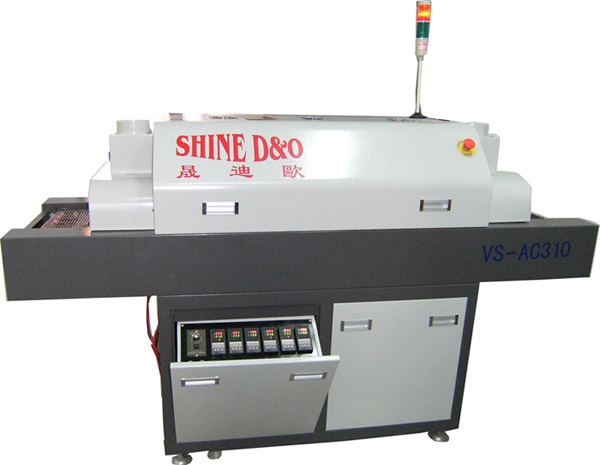

技術參數Specifications | VS-AC310 | |||||||||
加 熱 部 分 參 數 | 加熱區數量 | 上3/下3 | 上 3/ 下2 | 上3/ 下1 | 上3/下0 | |||||
加熱區長度 | 1000mm | |||||||||
冷卻區數量 | 1個自然風冷卻（等離子直流風扇） | |||||||||
送 輸 部 分 參 數 | PCB 最大寬度 | 網帶式300mm / Mesh type 300mm（廣州東城不銹鋼網帶） | ||||||||
運輸方向 | L→R （ R→L.option ）左→右（選配右→左） | |||||||||
運輸網帶方式 | 前端 /Front | |||||||||
傳輸帶高度 | 網帶 800±20mm，/ Chain 800±20mm | 網帶 550±20mm，/ Chain 550±20mm | ||||||||
傳送方式 | 網傳動 / Mesh | |||||||||
運輸帶速度 | 0-1800mm/min（臺灣中大60瓦調速馬達1：150牙箱） | 0-1500mm/min（臺灣中大60瓦調速馬達1：150牙箱） | ||||||||
控 制 部 分 參 數 | 電源 | 3 Phase 380V(可選220V電源) | ||||||||
啟動功率 | 9KW | 8KW | 7KW | 5KW | ||||||
正常工作消耗功率 | Approx.3KW | Approx.2.5KW | Approx.2KW | Approx.1.5KW | ||||||
升溫時間 | 約 20 分鐘/About 20 Minutes | |||||||||
控制方式 | 儀表PID控制(日本RKC溫控表) | |||||||||
溫度控制安全范圍 | 室溫-310℃/Room Temperature-310℃ | |||||||||
溫度控制方式 | 溫控模塊/ module | |||||||||
溫度控制精度 | ±2℃ | |||||||||
PCB 板溫度分布偏差 | ± 2℃ | |||||||||
異常警報 | 溫度異常（恒溫后超高溫或超低溫）/ Temperature abnormity | |||||||||
機 體 參 數 | 重量 | Approx180kg | Approx180kg | Approx180kg | Approx80kg | |||||
外型尺寸 L×W×H | L2000×W612×H1220 | L1400×W612×H650 | ||||||||
