規格表 | NS系列無鉛波峰焊 | ||

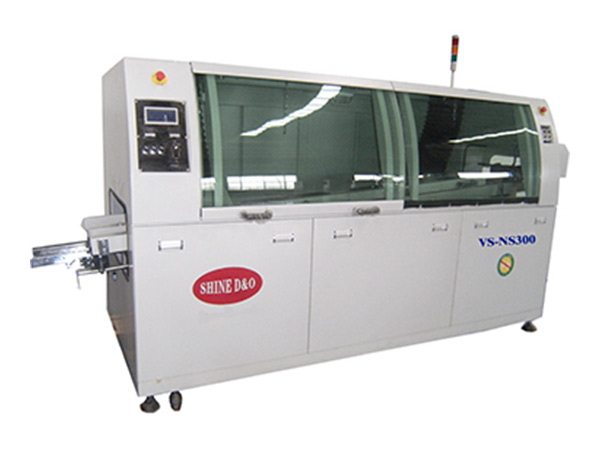

VS-NS350 | VS-NS300 | VS-NS250 | |
外形尺寸： | 4600X1300X1700 | 3800X1200X1650 | 2500x1200x1600 |
重量 | Approx:1300kg | Approx.1200Kg | ? Approx.800Kg |
電源 | 3P5W,380V50/60HZ 63A | ||
啟動功率 | 22kw | 20kw | 10kw |
正常運行功率 | 8kw | 6kw | 3kw |
控制系統 | 觸摸屏控制(Board)＋PLC | ||
噴霧方式 | 氣缸式(Air cylinder) | ||
助焊劑容量 | 6L | ||
噴霧氣壓 | 0.25MPa~0.4MPa | ||
助焊劑流量控制 | 10-100ml/min | ||
抽風方式 | 上下抽風(Up&down exhaust) | ||
抽風管直徑(mm) | Φ200
| ||
排風量 | 25M3/min? | ||
預熱方式 | 熱風+紅外補償 | 全紅外預熱 | |
溫度控制方式 | PLC溫控模塊 | PID+SSR | |
預熱區數量 | 3 | 2 | 1 |
預熱區長度(mm) | 1900mm | 1800mm | ?600-800mm |
預熱溫度可調范圍 | 室溫(Room Temp.)～250℃ | ||
預熱區功率 | 10KW | 8kw | 4kw |
預熱升溫時間(min) | Approx.15min（setting:150℃） | ||
寬度范圍 ((L×W)( mm) | Max:350mm | Max: 300mm | ? Max: 250mm |
PCB 傳送方向 | 從左到右(L→R) | ||
傳送速度范圍 (mm/min) | 0-2000 | ||
運輸高度(mm) | 750±20 | ||
允許PCB元件高度(mm) | 上(TOP)：120mm，下(Bottom):15mm | ||
速度控制方式 | 變頻器閉環無級調速(Closed loop) | ||
爪 | 雙鉤鈦爪 | ||
導軌寬度調整方式 | 手動(Manual) | ||
導軌角度 | 4°～7° | ||
錫爐工作方式 | 機械式(Motor drive) | ||
錫爐材質 | 全鈦（Full titanium） | ||
波峰調節方式 | 變頻器(Inverter) | ||
錫爐發熱管功率 | 380VAC 12KW | ?380VAC 6KW | |
錫爐最高溫度 | 300℃ | ||
錫爐容量 | 350kg | 300kg | ?250kg |
波峰驅動功率 | 1/2HPX2 3P220VAC | ||
錫爐升溫時間 | Approx180min（setting:250℃） | ||
爐溫控制方式 | PID+SSR | ||
冷卻方式 | 常溫風冷(Forced) | ||
