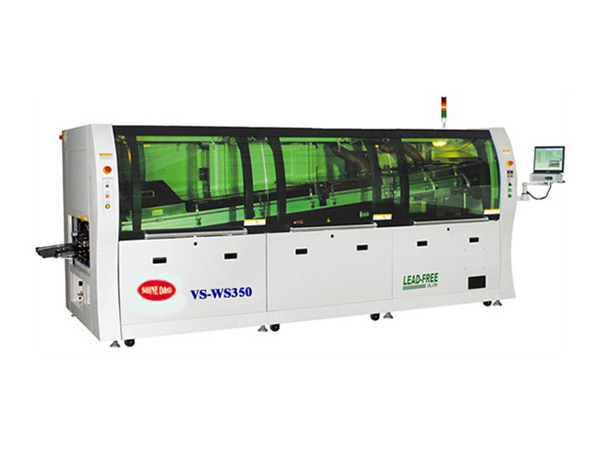

特點：
事 項 | 性 能 | 特 點 說 明 |
PCB板要求 | ||
PCB基板尺寸 | 標準機 W：30~350mm |
|
PCB板上元件高度限制 | 100mm | 有特殊高度要求請備注 |
PCB板運輸方向 | 標準：L→R 左→右 | R→L右→左 式樣下單前需說明 |
噴霧部件 | ||
噴頭 | 采用日本明治A-100噴頭，噴霧范圍20~65mm扇面可調，噴頭高度50~200mm可調,最大流量60Ml/min. | 全自動內置式噴霧系統，整個噴霧均采用進口原件，確保噴霧平穩、均勻，并帶有光電眼自動檢測定點噴霧。 |
氣路系統 | 采用進口亞德克過濾器,控制閥和管接頭. | 確保噴霧可靠性 |
噴霧噴嘴移動系統 | 三菱（瑞士思博技術）PLC+三星液晶全電腦智能控制 | 控制器根據PCB寬度，運輸速度，精確控制噴霧時間，噴霧速度，可設定噴霧提前量，滯后量，噴霧寬度，還根據不同需要人工設定噴霧速度 |
噴頭移動方式 | 進口無桿氣缸驅動動作350mm | 精確執行PLC數據，自動調整噴霧速度， |
標配霧氣回收網板 | 將多余助焊劑霧氣過濾回收 | 減少環境污染 |
網板斜置式霧氣回收整流罩 | 霧氣回收網板及整流罩上留存的助焊劑液滴，將順傾斜方向流動 | 避免垂直落下，污染PCB |
助焊劑過濾回收系統 | 抽風系統不銹鋼鋼絲網過濾，利用流體的特性大限度的過濾回收多余的助焊劑。 |
|
預熱部件 | ||
三段式加長預熱區 | 三段預熱總長1800mm，遠紅外+熱風，溫度獨立控制. |
|
溫控方式 | 宏格溫控模塊 三菱PLC智能電腦調節 | 溫控精度高，帶保護功能 |
加熱部件 | 高能臺展不銹鋼發熱管帶散熱片保護 |
|
預熱功率 | 總功率10kw |
|
預熱效果 | 加上紅外溫度補償，可確保PCB板溫度掉幅不超過5℃。可達到特殊的無鉛焊接工藝。 |
|
安裝模式 | 模塊化設計，便于維修與保養 |
|
錫爐部件 | ||
錫爐材質 | 無鉛爐膽 |
|
錫爐容錫量 | 350kg左右 |
|
錫爐溫度范圍 | 室溫~300℃ |
|
高度調節范圍 | 0－12MM可調 |
|
錫爐功率 | 12kw |
|
錫爐的移動方式 | 絲桿調節 |
|
第一波峰與第二波峰間距 | 25~30mm | 確保焊接點在第一波峰沾錫后，進入第二波峰時，PCB焊點上的掛錫處于熔融狀態，增強無鉛焊錫的浸潤性。 |
第一波峰噴口 | 標準沖擊波 | 針對紅膠貼片焊接工藝設計 |
第二波峰噴口 | 標準平面錫波 | 平衡焊錫均勻度 |
低氧化設計 | 大多數情況下：有鉛錫渣：≤1.5kg/8h 無鉛錫渣：≤1.5kg/8h 錫條含雜質不同錫渣約有偏差 |
|
波峰馬達 | 意大利BEM公司高溫馬達，波峰高度數字化調節 | ★ 5年包換部件 |
加熱部件 | 特制長壽命外熱式發熱管，配置外熱鑄鐵板加熱，日本Nationa固態繼電器。錫加熱均勻正負2度。 | ★ 5年包換部件 |
制冷系統（標配） | ||
冷卻方式 | 雙面風批強制風冷系統 |
|
風機功率 | 180W |
|
噴口冷氣流速 | ~1.2m/s（1.2米/秒） |
|
冷風風道系統 | 充分考慮流體的特性，獲得均勻的上、下兩個平面風。 |
|
PCB傳送系統 | ||
高強度耐磨導軌 | 專用鋁導軌鑲可拆卸耐磨不銹鋼導軌；特殊的熱補償防變形伸縮結構，確保導軌不變形、不掉板。 |
|
傳送用雙鉤鈦爪 | 專用雙鉤鈦爪（純鈦99.405%），夾板標準≤3mm |
|
C/V速度設定最小單位范圍 | 最小單位1mm/min, 0~1800mm/min |
|
運輸馬達 | STK120W三相變頻馬達 | ★ 5年包換部件 |
鏈條鈦爪限力器 | 防止卡板燒死傳動電機. |
|
機體結構 | ||
機架結構 | 流線型整體框架焊接結構，流線型設計，美觀、堅固耐用 |
|
前后門結構 | 均為可拆卸式結構，提供最大的維護空間 |
|
電器及控制性能 | ||
控制主件 | 三菱PLC+三星液晶全電腦 | ★ 3年包換部件 |
設備及人員安全性 | 設漏電保護器 |
|
異常報警方式內容 | 溫度過高或過低報警 |
|
技術參數：
運輸系統 | P C Broad width | 基板寬度 | Max350mm |
PCB conveyor height | PCB運輸高度 | 750±20mm | |
PCB conveyor speed | PCB運輸速度 | 0-1.8m/min | |
PCB conveyor direction | PCB運輸方向 | L→R（R→L option） | |
噴霧系統 | Spray fashion | 噴霧方式 | 無桿氣缸+明治A-100噴頭/SMC & nozzle |
Flux storage tank | 助焊劑容量 | Max5.2L | |
預熱系統 | Preheating length | 預熱區長度 | 1800mm三段 |
Preheating zone quantity | 預熱區數量 | 3段/3 zone sirocco | |
Preheating Temperatures | 預熱區溫度 | Max. 220℃ | |
Preheating capacity | 預熱功率 | 10KW | |
焊接系統 | Suitable solder type | 適用焊料類型 | 無鉛Lead-free |
Solder volume | 錫熔量 | 350KG 左右 | |
Wave solder pot | 波峰焊錫爐功率 | 12KW | |
整機參數 | Power requirements | 電源 | 3 Phase 380V |
Air supply | 氣源 | 4-7kg/cm2 12.5L/min | |
Power for heating up | 啟動功率 | 22KW | |
Power for operation | 正常運行功率 | MAX 8KW | |
Temperature control | 控溫方式 | 三菱PLC+三星液晶電腦智能控制/ SW module | |
Control fashion | 整機控制方式 | 三菱PLC+三星液晶電腦智能控制 | |
Weight | 重量 | Max 1200kg | |
Body Dimensions | 機身尺寸 | L4000xW1300xH1700 |
